ASTROFEIN einer der Marktführer bei Reaktionsrädern

Reaktionsräder werden dazu eingesetzt, die Lage von Satelliten zu regeln.
Seit den ersten gelaunchten ASTROFEIN Reaktionsrädern, 2001 mit der BIROS Mission,
hat sich ASTROFEIN als einer der Marktführer in der Entwicklung und Produktion von Reaktionsrädern etalbiert.
Die ASTROFEIN Reaktionsradfamilie umfasst vier Klassen,
die verschiedene Satellitengrößen und Performanzen adressieren.

CubeSat Line

RW1, RW25

SmallSat Line

RW35, RW90, RW100, RW150, RW250

SmallSat Torque Line

RWT150, RWT250, µCMG

High Line

RW800, RW1500, RW3000, RW6000, MBRW

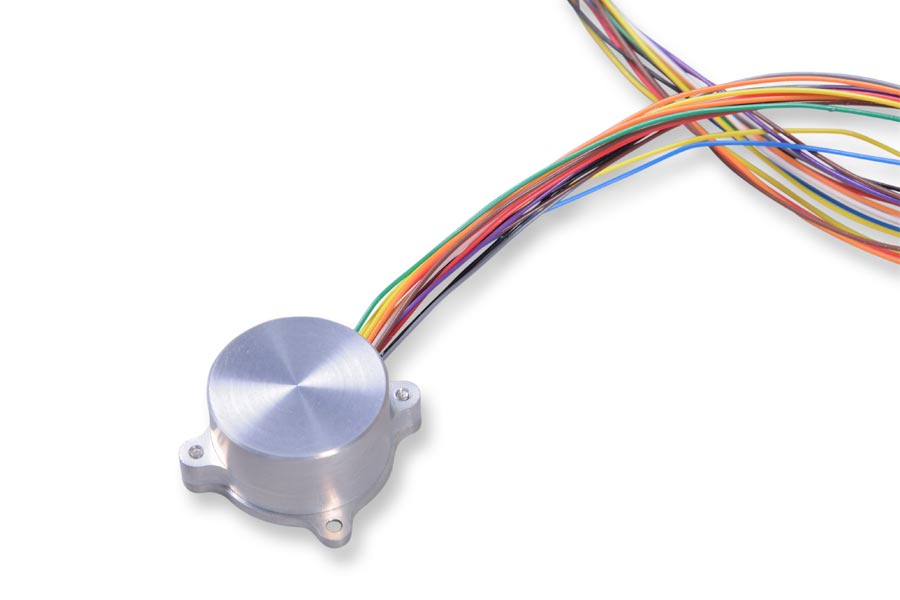

RW 1

RW 1

Angular momentum: 5.8 E-4 Nms (Typ A)

Nominal torque: 23 E-6 Nm (Typ A)

Wheel mass: ≤ 24 g (Typ A)

Dimension: 21 x 12 x 21 mm³ (Typ A und Typ B)

Lifetime hardware (years): 1 (Typ A und Typ B)

RW 25

RW 25

Angular momentum: 0.03 Nms

Nominal torque: 0.002 Nm

Wheel mass: ≤ 200 g

Dimension: 50 x 50 x 25 mm³

Lifetime hardware (years): 2

RW 35

RW 35

Angular momentum: 0.1Nms

Nominal torque: 0.005 Nm

Wheel mass: ≤ 0.5 kg

Dimension: 102 x 102 x 58 mm³

Lifetime hardware (years): 5

RW 90

RW 90

Angular momentum: 0.35 Nms

Nominal torque: 0.015 Nm

Wheel mass: ≤ 0.9 kg

Dimension: 103 x 101 x 80 mm³

Lifetime hardware (years): 7

Reaktionsrad RW100

RW 100

RW 100

Angular momentum: 0.4 Nms

Nominal torque: 0.02 Nm

Wheel mass: ≤ 0.8 kg

Dimension: 100 x 100 x 60 mm³

Lifetime hardware (years): 7

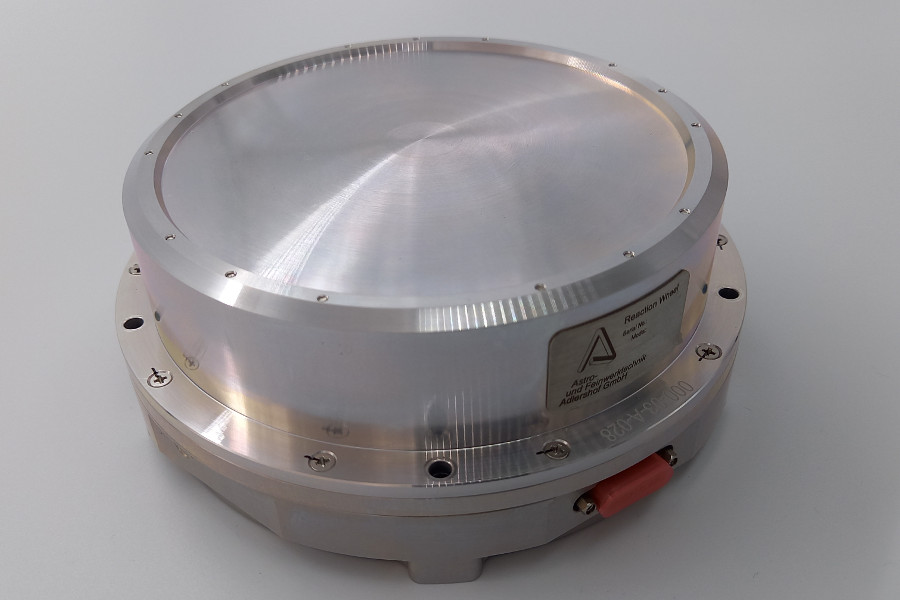

RW150

RW 150

RW 150

Angular momentum: 1.0 Nms

Nominal torque: 0.03 Nm

Wheel mass: ≤ 1.3 kg

Dimension: 150 x 150 x 60 mm³

Lifetime hardware (years): 7

RWT 150

RWT 150

Angular momentum: 1.0 Nms

Nominal torque: 0.1 Nm

Wheel mass: ≤ 1.5 kg

Dimension: 150 x 150 x 60 mm³

Lifetime hardware (years): 7

RW250_Beschnitt

RW 250

RW 250

Angular momentum: 4.0 Nms

Nominal torque: 0.1 Nm

Wheel mass: ≤ 2.7 kg

Dimension: 180 x 180 x 82 mm³

Lifetime hardware (years): 7

RW250_Beschnitt

RWT 250

RWT 250

Angular momentum: 4.0 Nms

Nominal torque: 0.3 Nm

Wheel mass: ≤ 3.0 kg

Dimension: 200 x 200 x 100 mm³

Lifetime hardware (years): 7

CMG_Beschnitt

MicroCMG

MicroCMG

Angular momentum: 8.0 Nms

Nominal torque: 14.0 Nm

Wheel mass: ≤ 8.0 kg

Dimension: 188 x 188 x 240 mm³

Lifetime hardware (years): 11

RW 800

RW 800

Angular momentum: 12.0 Nms

Nominal torque: 0.2 Nm

Wheel mass: ≤ 6.0 kg

Dimension: 250 x 250 x 100 mm³

Lifetime hardware (years): 15

RW 1500

RW 1500

Angular momentum: 25 Nms

Nominal torque: 0.2 Nm

Wheel mass: ≤ 6.0 kg

Dimension: 320 x 320 x 120 mm³

Lifetime hardware (years): 15

RW 3000

RW 3000

Angular momentum: 50.0 Nms

Nominal torque: 0.2 Nm

Wheel mass: ≤ 9.0 kg

Dimension: 370 x 370 x 120 mm³

Lifetime hardware (years): 15

ReactionWheel RW6000

RW 6000

RW 6000

Angular momentum: 100.0 Nms

Nominal torque: 0.2 Nm

Wheel mass: ≤ 12.5 kg

Dimension: 446 x 442 x 149 mm³

Lifetime hardware (years): 15

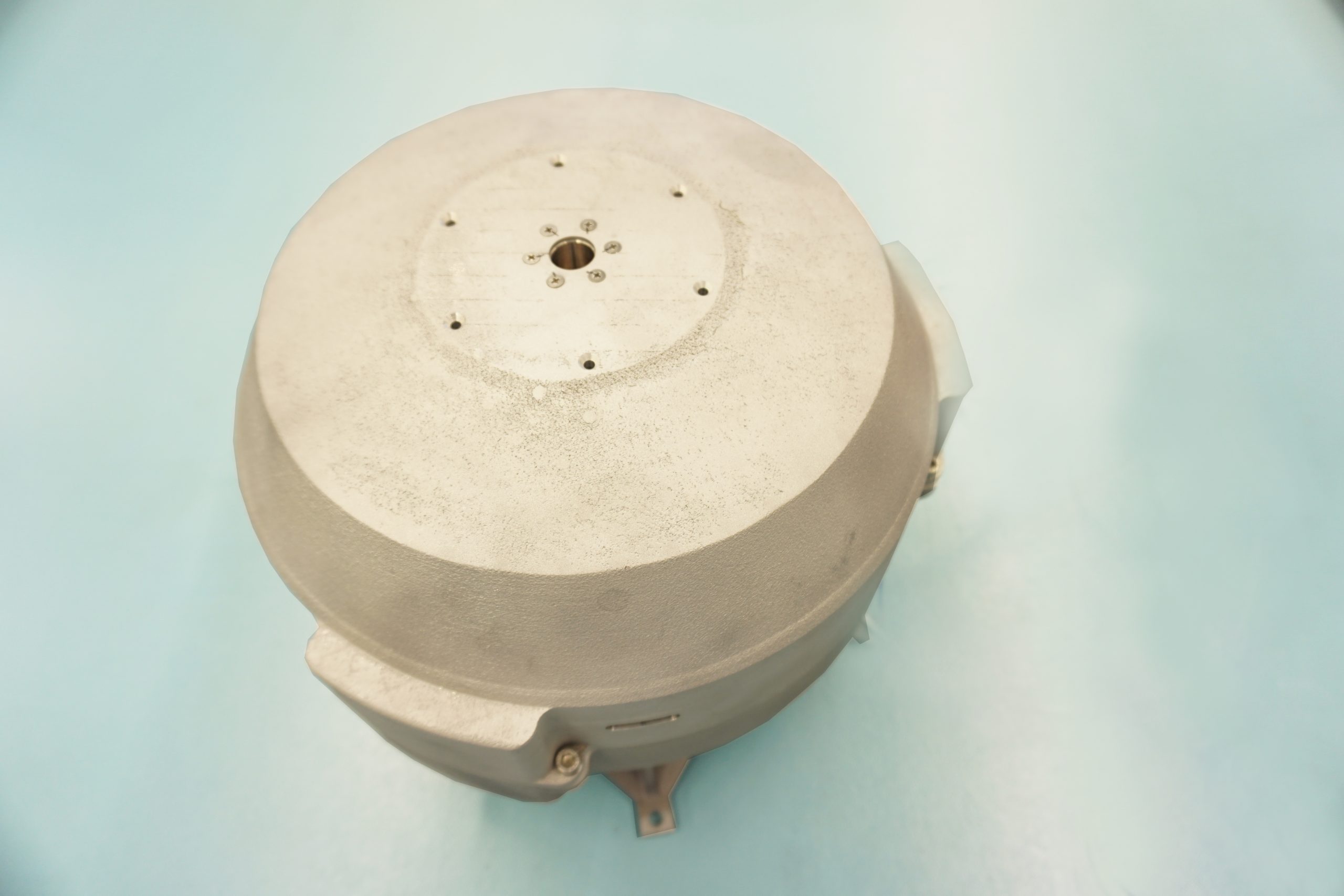

Magnetisch gelagertes Rad

MBRW

Magnetic Bearing Reaction Wheel

Angular momentum:  Nms

Nominal torque:  Nm

Wheel mass: ≤  kg

Dimension:  mm³

Lifetime hardware (years):

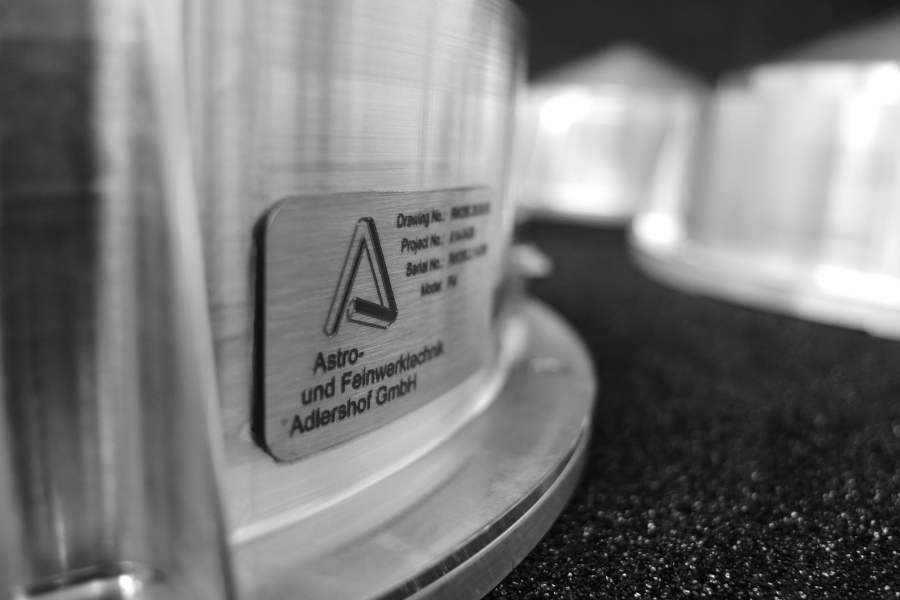

Reaktionsräder

In der Entwicklung

Weitere Räder befinden sich
in der Entwicklung.
Sprechen sie uns an.

Innovativ

ASTROFEIN ist weltweit eines der ersten Unternehmen, das intelligente Reaktionsräder entwickelt hat.
Die intelligenten Reaktionsräder übernehmen Aufgaben der Steuerung und Überwachung,
die Teil der Lageregelung von Satelliten sind.

Erfahren

ASTROFEIN verfügt über umfangreiches Know-how in der Produktion,
Entwicklung und Testung von Reaktionrad-Technologien.

Kundenorientiert

Ein skalierbarer Ansatz ermöglicht es uns, kundenspezifische Wünsche umzusetzen.
Sie finden die gewünschte Performanz für ihre Mission nicht in unseren Standardrädern
– setzen sie sich gern mit uns in Verbindung.

Ganzheitlich

Die Produktpalette von ASTROFEIN Reaction Wheels
umfasst eine CubeSat Line, SmallSat Line, Torque Line
und High Line, welche verschiedene Satellitengrößen,
unterschiedliche Orbits und Leistungsanforderungen bedient.

Präzise

ASTROFEIN Reaction Wheels sind hochfunktional.
Mit modellbasierten Steuerungen erreichen
ASTROFEINs intelligente Reaction Wheels höhere Genauigkeiten und Stabilitäten.
Die interne Reibungsabschätzung führt zu einer Verbesserung
der Reaktionsmomentstabilität und Wiederholbarkeit.
Darüber hinaus arbeiten die intelligenten Räder auch im Stillstandsbereich sehr genau.
Sie kompensieren automatisch Effekte, die durch Zeitverzögerung, Instabilitäten
oder Verletzung physikalischer Grenzen entstehen.
